Cuando se trata de proyectos de soldadura, es esencial seleccionar el alambre de soldadura MIG adecuado. Cada tipo de alambre MIG ofrece sus propias ventajas únicas, desde la velocidad y el tamaño requeridos hasta la resistencia.

Saber qué buscar puede significar la diferencia entre un proyecto exitoso y uno fallido. Comprender los diferentes tipos de alambres MIG puede ser la clave para crear una soldadura de calidad.

Este artículo explicará los diversos tipos de alambre MIG, incluidos sus beneficios y desventajas, para que pueda tomar una decisión informada para su próximo proyecto de soldadura.

alambre de soldadura mig

Contenido

Foto de @mig_stick_welder (TikTok)

¿Qué son los alambres de soldadura MIG?

Los alambres de soldadura MIG son un componente crucial de la soldadura MIG y son los materiales consumibles utilizados en el proceso de soldadura. Estos alambres están hechos de metal, típicamente acero o aluminio, o pueden tener un revestimiento de cobre y están enrollados en un tambor o bobina. El alambre se alimenta a través de una pistola de soldar y luego se calienta y se funde con un arco eléctrico para unir dos piezas de metal.

Entonces, en lugar de alimentar manualmente la varilla en la soldadura TIG o el electrodo en la soldadura con electrodo revestido, el alambre sólido MIG se alimenta automáticamente a la velocidad de soldadura dada. Como resultado, el alambre fusiona las dos piezas de metal, lo que les permite formar un vínculo fuerte. Además, la alimentación semiautomática del alambre de soldadura MIG permitió a los soldadores completar proyectos mucho más rápido y con facilidad, razón por la cual la soldadura MIG se convirtió en uno de los procesos más populares entre los aficionados, los nuevos soldadores y los entusiastas del bricolaje.

El alambre sólido MIG se alimenta automáticamente a la velocidad de soldadura dada

El alambre sólido MIG se alimenta automáticamente a la velocidad de soldadura dada.
Fuente: https://www.youtube.com/watch?v=twUAa5LWUvk

Al seleccionar el tipo y tamaño correctos de alambre, puede asegurarse de que la soldadura sea fuerte y no tenga defectos. El alambre también ayuda a proteger al soldador de quemaduras al absorber una gran parte del calor generado durante el proceso de soldadura. Todos estos factores se combinan para hacer que los alambres de soldadura MIG sean una parte esencial del proceso de soldadura.

¿Es el alambre sólido MIG lo mismo que el alambre con núcleo fundente?

El alambre sólido MIG (gas inerte metálico) y los alambres con núcleo de fundente son tipos de material de relleno de soldadura que se utilizan en la soldadura. Tienen propiedades similares: ambos están hechos de acero, ambos conducen la electricidad y ambos se usan con una soldadora MIG. Sin embargo, son diferentes en varios aspectos.

El alambre de soldadura MIG sólido, como su nombre lo indica, es uniforme y, por lo general, se le llama material desnudo. Como resultado, necesita un gas de protección para proteger los alambres de soldadura MIG sólidos y el charco de soldadura de la contaminación.

El alambre con núcleo de fundente sin gas, por otro lado, combinó la facilidad de uso de los alambres de soldadura MIG y la capacidad de soldar sin gas de protección, como con la soldadura con electrodo revestido. Esto se logra mediante una estructura hueca específica que contiene un fundente en su núcleo. A medida que el alambre se derrite, el fundente forma una capa de escoria que protege el baño de soldadura fundido de la contaminación, por lo que no necesita un gas de protección externo.

Soldadura por arco con núcleo fundente

Soldadura por arco con núcleo fundente
Fuente: https://tooliom.com/blogs/tooliom/flux-cored-arc-welding-fcaw-basics

Debido a la introducción de estos alambres, se perfeccionó una forma de soldadura MIG, conocida como soldadura por arco con núcleo fundente. Hoy lo vemos como similar, otro proceso de soldadura más que comparte los fundamentos y la máquina de soldar con la soldadura MIG, pero no podemos llamar al alambre con núcleo fundente un tipo de alambre MIG sólido.

ER70S-6/10LB-0.9 .035
E71T-GS/10LB-0.9 .035″ 10LB Bobina de alambre de soldadura MIG con núcleo de fundente sin gas

En cambio, cuando hablemos de los tipos de alambre de soldadura MIG, utilizaremos la clasificación AWS, que distingue los alambres MIG para acero al carbono, aluminio, acero y otros metales.

Tipos de alambre de soldadura MIG

Para asegurarse de que los soldadores de todo el mundo obtengan el alambre MIG con las mismas propiedades, la American Welding Society (AWS) proporciona múltiples clasificaciones para el alambre sólido en función de las propiedades mecánicas y químicas. Los cables llevan un conjunto de números y letras, y cada letra y número en su nomenclatura significa una característica específica.

Para ayudarlo a comprender la clasificación, tomaremos un cable sólido de uso común: AWS ER70S-6.

  • El “ER” indica que la Varilla de Electrodo, o metal de aporte;

  • El “70” significa que tiene una resistencia a la tracción de 70 000 libras por pulgada cuadrada (psi);

  • La “S” significa que es un cable sólido.

  • El “6” denota la composición química y los requisitos de gas de protección (Ar, Ar/CO2, 100% CO2).

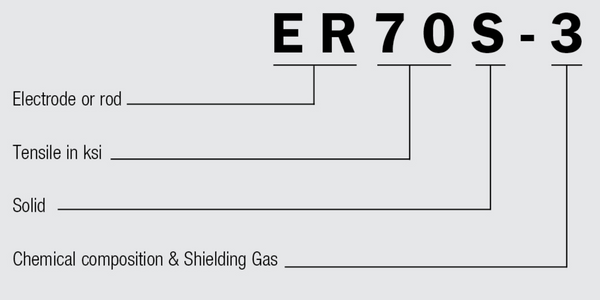

característica de alambre sólido para soldadura— AWS ER70S-3

Fuente: https://www.hobartbrothers.com/resources/technical-articles/electrode-classification/

Ahora que comprende los conceptos básicos, hablemos de cada tipo de alambre MIG según el metal de soldadura al que está dedicado.

Alambres MIG para acero dulce

Los alambres de soldadura MIG para acero dulce están clasificados por el documento AWS A5.18/A5.18M – Especificación para electrodos y varillas de acero al carbono para soldadura por arco protegido con gas. Esta especificación muestra los requisitos para la clasificación de electrodos de acero al carbono (sólido, compuesto trenzado y núcleo metálico compuesto) y varillas (sólidas) para arco metálico con gas (GMAW), arco con tungsteno con gas (GTAW) y arco con arco de plasma (PAW). procesos de soldadura. Allí encontrará algunos de los cables más utilizados, entre ellos:

mezcla de gas argón/CO2 como soldadura mig

Fuente:https://www.mig-welding.co.uk/welding-gas.htm
  • El ER70S-2 es un alambre de soldadura MIG sólido con desoxidantes agregados que se usa principalmente para aplicaciones de un solo paso en destiladores muertos, semi muertos y con borde. La adición de desoxidantes le permite trabajar con superficies sucias u oxidadas, pero no es tan eficaz como algunos electrodos revestidos o alambres tubulares, por lo que siempre existe el riesgo de una ligera contaminación. Las aplicaciones normales incluyen acero estructural de soldadura MIG, placa de acero al carbono, tubería, accesorios, fundiciones y piezas forjadas. El número 2 indica que el cable requiere gas protector de argón puro.

  • ER70S-3 es un alambre MIG de uso general adecuado para muchas aplicaciones de soldadura de acero al carbono. Tiene desoxidantes de silicio y manganeso, lo que lo hace excelente para la fabricación en general. Este alambre debe usarse con una mezcla de gas argón/CO2, ya que la soldadura con CO2 puro reducirá la cantidad de manganeso presente en la soldadura y, por lo tanto, reducirá la resistencia del metal de soldadura.

  • ER70S-4 es una excelente varilla de aporte para presencia baja o media de contaminantes en la superficie, como óxido o escamas de laminación. El cable S4 tiene todas las ventajas del S2, con niveles ligeramente más altos de manganeso y silicio. Tiene niveles de limpieza más altos y produce un charco de soldadura más fluido y un perfil de cordón más plano.

  • ER70S-6 es un alambre MIG sólido y de calidad que se usa ampliamente entre los soldadores. Es adecuado para soldaduras de una o varias pasadas, muestra excelentes resultados y una apariencia de soldadura uniforme en placas metálicas y estructurales delgadas con una cantidad moderada de cascarilla de laminación u óxido. Este alambre se puede usar con éxito con argón puro y mezclas de argón/co2, pero puede soportar el calor del CO2 puro, que es otra razón por la que muchos soldadores lo prefieren.

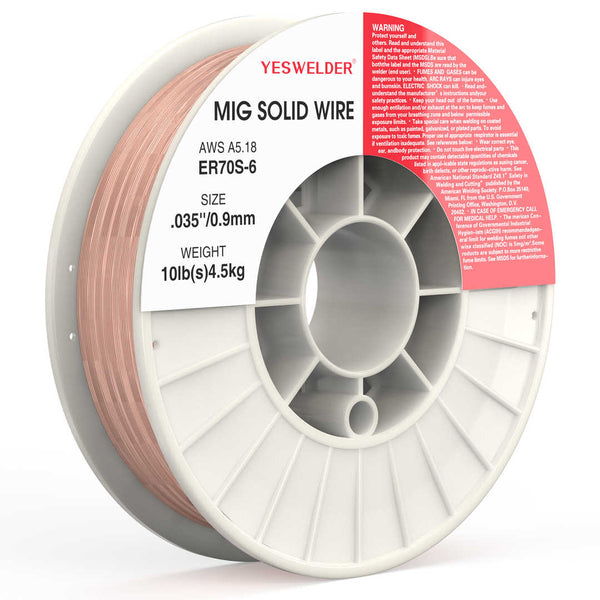

ER70S-6/10LB-0.9 .035
ER70S-6/10LB-0.9 .035″ 10LB Bobina de alambre de soldadura MIG sólido de acero al carbono
  • ER70S7 es un alambre MIG de uso general adecuado para muchas aplicaciones de soldadura de acero al carbono pero con un contenido de manganeso sustancialmente mayor que la aleación de soldadura ER70S-3. El contenido más alto de manganeso proporciona una apariencia ligeramente mejor de humectación y soldadura con resistencias a la tracción y a la fluencia ligeramente más altas también. Las aplicaciones típicas incluyen aceros de alta resistencia a la tracción para automóviles, material rodante, electrodomésticos, maquinaria, acondicionadores de aire y más.

También hay alambres MIG más especializados para acero al carbono, como ER70-G o ER70C-G, pero se usan solo cuando se especifican propiedades mecánicas específicas. Por lo tanto, es menos probable que los encuentre en sus aplicaciones diarias.

Alambre MIG de aluminio

Cuando realice una soldadura MIG de aluminio, necesitará un alambre MIG de aluminio especializado. Las propiedades requeridas de estos alambres se establecen en la especificación AWS A5.10 – Especificación para varillas y electrodos de soldadura de aluminio desnudo y aleación de aluminio. A diferencia de la especificación anterior para acero al carbono, donde un solo alambre puede manejar varios tipos de soldadura MIG de acero dulce, existen alambres especializados para cada grado de aluminio, desde 1XXX hasta 7XXX.

Afortunadamente, al elegir un alambre MIG para aluminio, los soldadores generalmente recurren a dos tipos de alambre de aluminio: ER4043 y ER5356.

Soldadura mig de aluminio con YesWelder YWM-200

Soldadura mig de aluminio con YesWelder YWM-200.
Fuente: https://www.youtube.com/watch?v=JNfNnwBguNY

Alambre de aluminio ER4043

ER4043 es un alambre de soldadura MIG de aluminio con un 5 % de aluminio de silicio que se utiliza principalmente para soldar aleaciones de aluminio 3003, 3004, 5052, 6061, 6063 y aleaciones de fundición 43, 355, 356 y 214. La aleación con silicio proporciona una alta humectación durante la soldadura y reduce la sensibilidad al agrietamiento de la soldadura. Esto convierte al ER4043 en un buen alambrón de relleno para soldadura de aluminio para aplicaciones de soldadura de uso general.

ER4043/1LB-0.8 Carrete de 1LB .030
ER4043/1LB-0.8 1LB Spool .030″ Alambre de soldadura MIG de aluminio y silicio

Este alambre generalmente tiende a producir soldaduras con apariencia estética mejorada, superficies más suaves, menos salpicaduras y menos obscenidad. El ER4043 tiene un punto de fusión más bajo, que puede ser adecuado para aplicaciones de soldadura fuerte, pero se puede usar en aplicaciones de temperatura más alta en comparación con el ER5356.

El alambre MIG de aluminio ER4043 tiene sus propios inconvenientes. Esta aleación de relleno generalmente se volverá gris oscuro después del proceso de anodizado. Como resultado, no debe usarlo si está considerando la mejor combinación de colores después del anodizado posterior a la soldadura. Además, este cable es más suave que el ER5356, lo que puede causar problemas de alimentación, como obstrucciones, enredos o anidamiento de pájaros.

soldadura mig Doble pulso con hilo 4043 de 1.2mm.

Doble pulso con cable 4043 de 1,2 mm.
Foto de @shanfiredup (TikTok)

Alambre de aluminio ER5356

El alambre de aluminio ER5356 contiene 5% de magnesio. La adición de magnesio mejora la soldabilidad del metal. Este alambre se puede usar para soldar una variedad de aleaciones de aluminio, incluidas aquellas con alto contenido de silicio, como la serie 1XXX, la serie 5XXX, la serie 6XXX y la serie 7XXX. Sin embargo, los soldadores comúnmente lo eligen para los grados de aluminio 5050, 5052, 5083, 5356, 5454 y 5456.

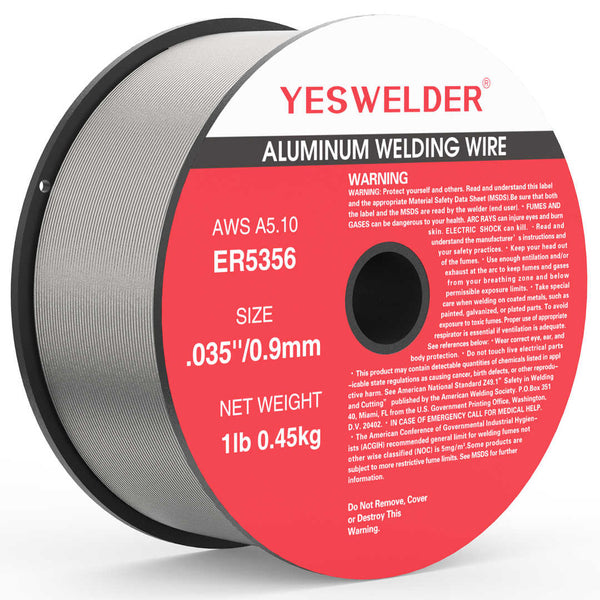

ER5356/1LB-0.9 Carrete de 1LB .035

ER5356/1LB-0.9 1LB Spool .035″ Alambre de soldadura MIG de magnesio y aluminio

ER5356 tiene un punto de fusión bajo y una fuerte penetración de soldadura. Esto lo hace ideal para soldar materiales gruesos o materiales que son difíciles de soldar. Además, ofrece una mejor resistencia a la corrosión cuando se expone al agua salada y una mayor resistencia al corte. ER5356 proporcionará una coincidencia de color mucho más cercana después del anodizado.

Sin embargo, su contenido de magnesio del 5% no es adecuado para aplicaciones de temperatura elevada. En cuanto a la apariencia, el 5356 no produce soldaduras uniformes o estéticamente agradables como el 4043, aunque tiene más ventajas que inconvenientes.

Tipos de alambre MIG de acero inoxidable

Al igual que con el aluminio, cada alambre de acero inoxidable se puede dedicar a un grado específico de acero inoxidable, y sí, hay muchos. La clasificación completa se puede encontrar en el documento AWS A5.9/A5 – Consumibles de soldadura: electrodos de alambre, electrodos de tira, alambres y varillas para soldadura por arco de aceros inoxidables y resistentes al calor: clasificación.

Como soldador aficionado o ocasional, es probable que utilice alambres MIG de acero inoxidable ER308/308L, ER309 o ER316.

  • ER308/308L se usa con mayor frecuencia para metales base de composición similar. Se utiliza para soldar metales de composición similar, como 201, 202, 301, 302, 304, 305 y 308 (y Serie L). ER308L tiene el mismo análisis que el tipo 308, excepto que el contenido de carbono se ha mantenido a un máximo de 0,03 % para reducir la posibilidad de precipitación de carburo intergranular. ER308L es ideal para soldar aceros inoxidables tipo 304L, 321 y 347. Este alambre es ideal para soldar equipos químicos, de procesamiento de alimentos, de cervecería y farmacéuticos.

YesWelder ER308L 2LB Bobina de alambre de soldadura MIG sólido de acero inoxidable

YesWelder ER308L 2LB Bobina de alambre de soldadura MIG sólido de acero inoxidable
  • ER309/309L se utiliza para soldar aleaciones similares en forma forjada o fundida. Se utiliza principalmente para soldar materiales diferentes, como acero dulce con acero inoxidable, así como para una capa de barrera en revestimientos de acero inoxidable. Para algunas aplicaciones, la soldadura de aceros al cromo rectos se puede realizar con este consumible.

  • El ER316 se recomienda para aplicaciones de soldadura de acero inoxidable AISI 316 cuando se necesita alta resistencia a la fluencia a temperaturas elevadas donde se necesita resistencia a las picaduras por líquidos corrosivos.

Alambre de soldadura MIG para hierro fundido

La soldadura de hierro fundido puede ser una tarea desalentadora con una tasa de éxito del 50/50 % y, en la mayoría de los casos, puede fallar debido a su naturaleza frágil, incluso si lo hace todo bien. Para la soldadura MIG de hierro fundido, no hay demasiadas opciones de metal de aporte. La elección correcta se limita a los alambres MIG de níquel-hierro, como ERNi55 o ErNi-Fe-CI.

  • ERNi55 es un alambre de soldadura sólido que contiene 55% de níquel y 45% de hierro. Esta es una opción económica cuando se suelda hierro fundido dúctil (nodular), hierro fundido maleable o hierro fundido gris entre sí o con acero al carbono y de baja aleación. Las aplicaciones comunes incluyen la reparación de soldaduras gruesas y altamente restringidas, piezas desgastadas o rotas y para recuperar fundiciones defectuosas que requieren la mayor resistencia a la tracción del acero.

  • ErNi-Fe-CI es un relleno de hierro fundido de alta calidad que contiene un 99 % de níquel. Está destinado a soldar hierro dúctil, maleable o fundición gris sobre sí mismo o metales disímiles como acero de baja aleación y carbono, acero inoxidable, hierro, cobre Monel, etc. Se utiliza en aplicaciones críticas en la acumulación de piezas desgastadas, reparación errores de mecanizado o fundiciones detectables.

Soldadura Mig de hierro fundido Usando alambre de níquel de hierro fundido

Soldadura mig de hierro fundido con hilo de níquel de hierro fundido.
Fuente: https://www.youtube.com/watch?v=nz0a8CIaGcM

Alambre de soldadura MIG para cobre

Aunque el cobre normalmente se une mediante soldadura blanda o fuerte debido a sus propiedades y características, puede soldarlo utilizando métodos de fusión populares como la soldadura de gas inerte metálico (MIG) o soldadura TIG. Los materiales de aporte para cobre y aleaciones de cobre están especificados en el documento AWS A5.21, y hay muchos de ellos destinados a diferentes grados, elementos de aleación y aplicaciones específicas.

Como principiante, para soldar cobre con MIG, puede usar alambres ERCu o de bronce-silicio.

  • ERCu se utiliza principalmente para fabricar cobre desoxidado y reparar fundiciones de cobre soldado con los procesos Gas Metal Arc y Gas Tungsten Arc. También se puede usar para soldar acero galvanizado y cobre desoxidado a acero dulce donde no se requieren juntas de alta resistencia. El alambre también se usa para recubrir superficies para resistir la corrosión, moldes de palanquilla, rollos conductores, elementos calentadores, esculturas de cobre, portaelectrodos de acería, barras conductoras y conectores de cobre.

  • ERSiCu es un alambre de silicio-bronce que se utiliza para soldar latón (aleaciones de cobre y silicio) con hierro fundido o acero, bronce (aleaciones de cobre y zinc) con hierro fundido o acero, y cobre con hierro fundido o acero. También se utiliza para unir chapas de acero lisas o galvanizadas a metales o acero revestido. Este alambre proporciona una alta resistencia a la corrosión. Se usa comúnmente para soldar componentes automotrices y superficies que pueden ser propensas a la erosión.

hilo de bronce-silicio para soldadura mig

Alambre de silicio-bronce
Fuente: https://www.youtube.com/watch?v=fvR2q-NuZB0

Alambre de relleno para aleaciones de níquel

Los alambres de soldadura MIG para aleaciones de níquel están especificados por AWS A5.14 A5.14M – Especificación para varillas y electrodos de soldadura desnudos de níquel y aleación de níquel. Al igual que con otros tipos, hay muchos alambres MIG que pueden igualar las propiedades de cada grado de aleación de níquel. Como aficionado, es probable que utilice estos dos cables:

  • ERNiCr-3 Nickel Alloy 82 es un alambre de soldadura que se utiliza para soldar aleaciones de níquel-cromo (NiCr) entre sí o con acero al carbono o acero inoxidable. Es una de las aleaciones de níquel más utilizadas cuyas aplicaciones van desde criogénicas hasta altas temperaturas. También se puede utilizar para aplicaciones de superposición.

  • ERNiCrMo-3 también se conoce como Inconel 625 o alambre de aleación 625, y se utiliza para soldar aceros de aleación Ni-Cr-Mo como los tipos ASTM B443, ASTM B444 y B 446. Se puede utilizar para soldar estas aleaciones así como sus disímiles soldaduras al acero y otras aleaciones. Este alambre tiene un bajo contenido de hierro, lo que lo hace adecuado para aplicaciones de soldadura donde se debe minimizar la dilución del hierro. También tiene un alto contenido de molibdeno y resiste la tensión, las picaduras y la corrosión por grietas.

MIG pulso inconel 625

MIG pulso inconel 625.
Foto de @albertobonamigoviviani2106 (YouTube)

Alambre de soldadura MIG para acero de baja aleación

Si bien, esencialmente, el alambre de acero al carbono ER70s-6 se puede usar en la soldadura MIG de ciertos aceros de baja aleación. Hay una especificación completa listada en el documento AWS 5.28/5.28M. Al igual que con otros materiales, existen electrodos de alambre sólido específicos que se adaptan a cada elemento de aleación. Sin embargo, es probable que encuentre lo siguiente:

  • ER100S-1 es adecuado para soldar aleaciones de acero de níquel-molibdeno (NiMo), como el acero HY80 y el acero ASTM A514. Produce soldaduras que tienen alta resistencia a la tracción y alta resistencia al impacto y conservan su tenacidad en aplicaciones de baja temperatura. Este alambre se usa comúnmente para soldar equipos petroquímicos, equipos estructurales, grúas, tanques y otros equipos industriales. Requisitos mínimos de resistencia a la tracción, límite elástico, elongación y prueba de impacto a baja temperatura según lo especificado por AWS 5.28.

  • ER80S-D2 se utiliza para soldar aleaciones de acero de manganeso-molibdeno (MnMo) con protección de dióxido de carbono. Es adecuado para soldar metales oxidados o sucios. También puede funcionar en aplicaciones donde existe riesgo de porosidad o el metal base que se suelda contiene altos niveles de azufre o carbono. Este alambre se usa comúnmente para soldar equipos de construcción, tuberías y remolques.

Soldadura mig utilizando ER80S-D2
Soldadura mig utilizando ER80S-D2.

Fuente: https://www.youtube.com/watch?v=h1EqpIy5Igk

Conclusión

Los alambres para soldadura MIG ofrecen una amplia variedad de beneficios a los soldadores, como brindar una soldadura de calidad constante, mejorar las propiedades de soldadura y reducir los costos de producción de soldadura. Son adecuados para una amplia gama de aplicaciones y están disponibles en una variedad de materiales y espesores de metal.

Con su alta resistencia y excelente resistencia a la corrosión, los alambres de soldadura MIG son la opción ideal para cualquier trabajo de soldadura. Comprender sus propiedades es crucial para seleccionar el cable correcto para su aplicación, y esperamos que nuestro artículo haya hecho precisamente eso.
