¿Qué es la soldadura TIG híbrida?
La soldadura híbrida con gas inerte de tungsteno (TIG) es un proceso de soldadura que combina la precisión y el control de la soldadura TIG con la velocidad y eficiencia de otros procesos de soldadura, como la soldadura por arco de plasma o la soldadura por láser.
En la soldadura TIG híbrida, se utiliza una fuente de calor secundaria para aumentar la velocidad de soldadura mientras se mantiene la calidad y precisión de la corriente de soldadura TIG.
El principio fundamental de la soldadura TIG híbrida es usar el arco de soldadura TIG para crear una fuente de calor intensa y altamente enfocada, mientras que simultáneamente se usa una fuente de calor secundaria para precalentar el material y proporcionar una entrada de calor adicional a la soldadura. La combinación de las dos fuentes de calor permite velocidades de soldadura más rápidas sin comprometer la calidad y la integridad de la soldadura.
La importancia de la soldadura TIG híbrida radica en su capacidad para aumentar la productividad de la soldadura manteniendo la alta calidad y precisión por la que se conoce la soldadura TIG. El uso de una fuente de calor secundaria puede aumentar la velocidad de soldadura hasta cuatro veces, lo que lo convierte en un proceso ideal para aplicaciones que ofrecen una mayor velocidad de soldadura sin sacrificar la calidad.
Aplicaciones de la soldadura TIG híbrida
La soldadura TIG híbrida tiene una amplia gama de aplicaciones en industrias como la aeroespacial, automotriz y nuclear. Se utiliza para soldar materiales como titanio, acero inoxidable y aluminio, y es particularmente útil para soldar materiales delgados que requieren un alto grado de precisión.
En aplicaciones aeroespaciales, la soldadura TIG híbrida se utiliza para soldar componentes críticos, como piezas de motores, álabes de turbinas y componentes estructurales. En la industria automotriz, se utiliza para soldar paneles de carrocería, sistemas de escape y componentes de suspensión. En la industria de la energía nuclear, se utiliza para soldar componentes que requieren alta precisión y calidad, como barras de combustible y componentes de reactores.
Tipos de soldadura TIG híbrida
Hay varios tipos comunes de procesos de soldadura de gas inerte de tungsteno híbrido (TIG) que se utilizan en Los tipos más comunes de procesos de soldadura TIG híbrido incluyen:
- Soldadura Híbrida Plasma-TIG: En este proceso, se utiliza un arco de plasma como fuente de calor secundaria. El arco de plasma precalienta el material y proporciona una entrada de calor adicional a la soldadura, lo que permite velocidades de soldadura más rápidas mientras mantiene una alta calidad y precisión.
- Soldadura Híbrida Láser-TIG: En este proceso, se utiliza un láser como fuente de calor secundaria. El rayo láser precalienta el material y proporciona una entrada de calor adicional a la soldadura, lo que permite velocidades de soldadura más rápidas manteniendo una alta calidad y precisión.
- Soldadura híbrida MIG-TIG: en este proceso, se utiliza un proceso de soldadura de gas inerte metálico (MIG) como fuente de calor secundaria. El proceso MIG proporciona una entrada de calor adicional a la soldadura, lo que permite velocidades de soldadura más rápidas mientras mantiene una alta calidad y precisión.
- Soldadura Híbrida TIP-TIG: En este proceso, se utiliza un proceso de soldadura Tungsten Inert Gas Plasma (TIP) como fuente de calor secundaria. El proceso TIP proporciona una entrada de calor adicional a la soldadura, lo que permite velocidades de soldadura más rápidas mientras mantiene una alta calidad y precisión.
Cada uno de estos procesos híbridos de soldadura TIG tiene sus propias ventajas y desventajas, y la elección del proceso dependerá de los requisitos específicos de la aplicación. Sin embargo, todos estos procesos ofrecen el beneficio de velocidades de soldadura más rápidas sin sacrificar la calidad y la precisión.
Soldadura Híbrida Plasma-TIG

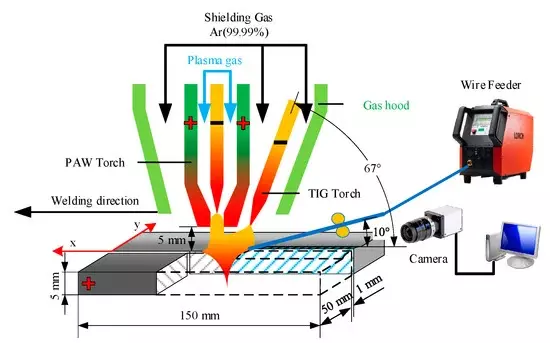

La soldadura híbrida de plasma-tungsteno con gas inerte (TIG) es un proceso de soldadura que combina la precisión y el control de la soldadura TIG con la velocidad y la eficiencia de la soldadura por arco de plasma. En este proceso, se usa un arco de plasma como fuente de calor secundaria, mientras que el arco de soldadura TIG se usa para crear una fuente de calor intensa y altamente enfocada.
El proceso de soldadura híbrida plasma-TIG comienza con la preparación del material a soldar.
Primero se limpia y prepara el material para eliminar cualquier contaminante, como aceite u óxido, que podría afectar la calidad de la soldadura. A continuación, el material se sujeta en su lugar y puede comenzar el proceso de soldadura.
El arco de soldadura TIG se inicia y se utiliza para crear un baño de soldadura preciso y controlado. Luego, el arco de plasma se agrega al proceso y se usa para precalentar el material y proporcionar una entrada de calor adicional a la soldadura. El arco de plasma se crea pasando un gas, como el argón, a través de un soplete de plasma y aplicando un alto voltaje al gas, ionizándolo y creando un arco de plasma.
Ventajas de la soldadura TIG de plasma híbrido
El arco de plasma tiene varias ventajas sobre otros procesos de soldadura. Puede alcanzar temperaturas más altas que un arco de soldadura TIG, lo que permite velocidades de soldadura más rápidas. También puede proporcionar más entrada de calor a la soldadura, lo que puede ayudar a reducir el riesgo de defectos como porosidad o falta de fusión. Además, el arco de plasma se puede utilizar para cortar o ranurar el material, lo que lo convierte en una herramienta versátil para soldadura y fabricación.
La combinación del arco de soldadura TIG y el arco de plasma en la soldadura TIG-plasma híbrida permite una mayor velocidad de soldadura manteniendo la alta calidad y precisión de la soldadura TIG. Este proceso es particularmente útil para soldar materiales como acero inoxidable, aluminio y titanio, que requieren un alto grado de precisión y control.
Soldadura Híbrida Láser-TIG
La soldadura híbrida láser-arco con gas inerte de tungsteno es un proceso de soldadura que combina la precisión y el control de la soldadura TIG con la velocidad y eficiencia de la soldadura láser. En este proceso, se usa un rayo láser como fuente de calor secundaria, mientras que el arco de soldadura TIG se usa para crear una fuente de calor intensa y altamente enfocada.
El proceso de soldadura híbrida por arco láser comienza con la preparación del material a soldar.
El material se limpia y prepara para eliminar cualquier contaminante y luego se sujeta en su lugar. El arco de soldadura TIG se inicia y se utiliza para crear un baño de soldadura preciso y controlado. Luego, el rayo láser se agrega al proceso y se usa para precalentar el material y proporcionar una entrada de calor adicional a la soldadura. El rayo láser se crea al enfocar un láser de alta potencia sobre el material, que vaporiza el material y crea una fuente de calor localizada.
La soldadura híbrida láser-TIG se utiliza en una variedad de industrias, desde la aeroespacial hasta la fabricación de dispositivos médicos. Este proceso es particularmente útil para soldar materiales que requieren un alto grado de precisión y control, como metales delgados y componentes pequeños. También es útil para soldar materiales diferentes, como aluminio y cobre, que pueden ser difíciles de soldar con métodos tradicionales.
Ventajas y desventajas de la soldadura híbrida láser-TIG
La combinación del arco de soldadura TIG y el rayo láser en la soldadura híbrida láser-TIG permite una mayor velocidad de soldadura manteniendo la alta calidad y precisión de la soldadura TIG. Este proceso puede lograr una penetración profunda con una distorsión mínima, lo que permite soldaduras precisas y uniformes. También reduce la cantidad de zona afectada por el calor (HAZ), lo que puede conducir a mejores propiedades del material y un procesamiento posterior a la soldadura reducido. Además, la soldadura híbrida láser-TIG se puede automatizar, lo que la convierte en una opción eficiente y rentable para la producción de alto volumen.
Uno de los inconvenientes de la soldadura híbrida láser-TIG es su complejidad y coste. El equipo y la configuración necesarios para este proceso pueden ser costosos, lo que lo hace menos accesible para las empresas más pequeñas. Además, el proceso puede ser más difícil de controlar que la soldadura TIG tradicional, lo que puede generar problemas como porosidad y falta de fusión. El rayo láser también puede verse afectado por las condiciones de la superficie, como la reflectividad o la contaminación, que pueden afectar la calidad de la soldadura.
Soldadura Híbrida TIG-MIG

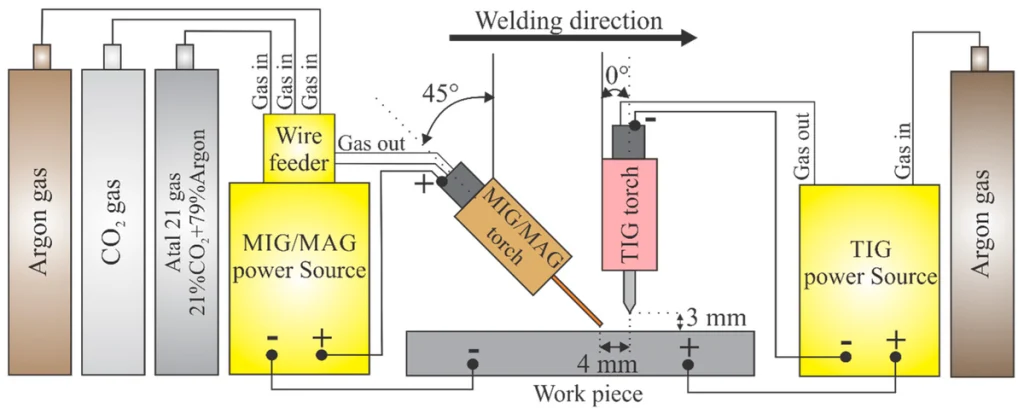

La soldadura híbrida MIG-Tungsten Inert Gas (TIG) es un proceso de soldadura que combina los beneficios de los procesos de soldadura MIG y TIG.
En este proceso, se utiliza un arco de soldadura MIG como fuente de calor principal, mientras que el arco de soldadura TIG se utiliza para proporcionar calor y precisión adicionales a la soldadura.
El proceso de soldadura híbrida TIG/MIG comienza con la preparación del material a soldar. El material se limpia y prepara para eliminar cualquier contaminante y luego se sujeta en su lugar. El arco de soldadura MIG se inicia y se utiliza para crear un baño de soldadura. Luego, el arco de soldadura TIG se agrega al proceso y se usa para proporcionar calor y precisión adicionales a la soldadura. El arco TIG se utiliza para refinar la forma de la soldadura, aumentar la penetración de la soldadura y mejorar la calidad de la soldadura.
La soldadura híbrida MIG-TIG se utiliza en una variedad de industrias, desde la automotriz hasta la construcción. Este proceso es particularmente útil para soldar materiales que requieren un alto grado de precisión y control, como metales delgados y componentes pequeños. También es útil para soldar materiales diferentes, como aluminio y acero, que pueden ser difíciles de soldar con métodos tradicionales.
Ventajas y desventajas de la soldadura híbrida MIG-TIG
La combinación del arco de soldadura de gas inerte metálico y los procesos de soldadura de arco de gas tungsteno en la soldadura híbrida MIG-TIG permite una velocidad de soldadura más rápida mientras mantiene la alta calidad y precisión de la soldadura TIG. Este proceso puede lograr una penetración profunda con una distorsión mínima, lo que permite soldaduras precisas y consistentes. También reduce la cantidad de zona afectada por el calor (HAZ), lo que puede conducir a mejores propiedades del material y un procesamiento posterior a la soldadura reducido. Además, la soldadura híbrida MIG-TIG se puede automatizar, lo que la convierte en una opción eficiente y rentable para la producción de alto volumen.
Uno de los inconvenientes de la soldadura híbrida MIG-TIG es que puede ser más difícil de controlar que la soldadura MIG convencional o la soldadura TIG. El proceso requiere un soldador experto para ajustar los parámetros de soldadura para garantizar resultados de alta calidad. Además, el proceso puede ser más costoso que la soldadura por arco MIG tradicional o la soldadura TIG debido al equipo y la configuración necesarios.
Conclusión
Los procesos de soldadura híbridos ofrecen numerosos beneficios y ventajas sobre los métodos de soldadura tradicionales, incluida una mayor eficiencia, precisión y control. Los procesos de soldadura híbridos, como la soldadura TIG de plasma híbrido y la soldadura TIG láser híbrida, ofrecen ventajas únicas en aplicaciones específicas, mientras que la soldadura MIG-TIG híbrida proporciona una opción versátil y eficiente para soldar materiales gruesos y metales diferentes.
Sin embargo, estos procesos también tienen sus inconvenientes, incluido el aumento de la complejidad y el costo, y requieren un control y una supervisión cuidadosos para garantizar resultados de alta calidad. En general, los beneficios de la soldadura TIG híbrida la convierten en un campo valioso y en crecimiento en la tecnología de soldadura moderna.
