Si eres un entusiasta del mundo de la soldadura, seguro te has enfrentado al reto de unir metales diferentes. Y es que no es tan sencillo soldar cobre con acero inoxidable, ¿verdad? Pero no te preocupes, aquí te traemos la solución: la técnica TIG. En este artículo, exploraremos cómo soldar TIG cobre con acero inoxidable, paso a paso, para que puedas realizar esta tarea de manera efectiva y aprovechar al máximo tus habilidades como soldador. ¡Sigue leyendo y descubre todo lo que necesitas saber para dominar esta técnica!
¿Se puede soldar cobre al acero inoxidable?
Sí, puedes soldar cobre sobre acero inoxidable, pero con ciertas precauciones. La soldadura de estos diferentes materiales se utiliza en una variedad de aplicaciones, como procesamiento de alimentos, aplicaciones marinas y plantas de procesamiento químico.
La soldadura TIG de cobre con acero inoxidable es un método confiable y eficaz para unir dos metales diferentes. Ofrece una resistencia de soldadura y resistencia a la corrosión superiores en comparación con otros métodos de soldadura.
La alta temperatura del arco garantiza soldaduras fuertes y limpias con una limpieza mínima posterior a la soldadura. Cuando se realiza correctamente, este tipo de soldadura crea una unión fuerte que es más fuerte que el metal base.
¿Por qué elegir la soldadura TIG para unir cobre y acero inoxidable?
El proceso de soldadura TIG es una buena opción para unir soldaduras de cobre y acero inoxidable porque el soldador puede controlar la entrada de calor mucho más fácilmente y puede usarse con éxito moderado para soldar soldaduras delgadas. Con otros métodos de soldadura, unir materiales de diferentes espesores y tamaños es mucho más difícil.
Los beneficios de la soldadura TIG de cobre a acero inoxidable también incluyen una mejor resistencia a la corrosión debido a la formación de una capa de óxido en la superficie del acero inoxidable durante el proceso de soldadura.
La capa de óxido protege el material subyacente de la oxidación y otras formas de corrosión. Además, la soldadura TIG produce una superficie más limpia que otros métodos de soldadura, lo que reduce el tiempo dedicado a la limpieza después de la soldadura.
Finalmente, la soldadura TIG de cobre a acero inoxidable ofrece excelentes propiedades de transferencia de calor, lo que permite una entrega de calor más rápida a la pieza de trabajo y al mismo tiempo proporciona un excelente control sobre el charco de soldadura. Esto lo convierte en la opción ideal para soldaduras que requieren un control preciso del aporte de calor y el tamaño del baño de soldadura.
Posibles problemas al unir cobre y acero inoxidable
Existen algunos problemas potenciales que pueden surgir al soldar cobre con acero inoxidable. Por un lado, se debe a las diferentes tasas de expansión térmica de los dos materiales y, por otro lado, al punto de fusión y a la composición química general. Aunque la soldadura MIG también es posible, la GTAW soluciona en gran medida estos problemas.
En primer lugar, los dos metales tienen puntos de fusión significativamente diferentes. El acero inoxidable se funde a unos 1400°C, mientras que el cobre se funde a 1085°C, una diferencia de 315°C. Esto hace que la formación de un charco de ambos metales sea extremadamente difícil. Por lo tanto, para soldar acero con cobre, se necesita un excelente control sobre la zona afectada por el calor.
Además, el cobre tiene una tasa de expansión térmica más alta que el acero inoxidable, lo que significa que se expande más cuando se calienta y se contrae más cuando se enfría. Soldar cobre con acero inoxidable puede causar problemas como deformaciones o grietas en la junta soldada si las piezas no se enfrían lo suficientemente lento. Además, el cobre es mucho más blando que el acero inoxidable y, por tanto, más susceptible a deformarse durante la soldadura. Por lo tanto, puede ser necesario preformar la pieza de cobre antes de soldarla o utilizar gases protectores y metales de aportación adecuados para reducir la probabilidad de deformación.
¿Cómo se suelda TIG cobre con acero inoxidable?
Para comenzar a soldar TIG cobre con acero inoxidable, es importante preparar adecuadamente los materiales antes de soldar e identificar las aleaciones de cobre y acero inoxidable.
Se deben desengrasar y limpiar ambas caras del material con un cepillo de alambre o una lijadora para eliminar suciedad, grasa u óxido. También es importante utilizar los metales de aportación adecuados para el trabajo. Para cobre y acero inoxidable, se debe utilizar un material de relleno a base de níquel o bronce al silicio.
A continuación, es importante configurar correctamente el soldador TIG para la tarea en cuestión. El ajuste de amperaje debe ajustarse según el espesor del material que se va a soldar y el tipo de metal de aportación utilizado. También es importante ajustar el caudal de gas según la punta y las condiciones del electrodo de tungsteno. Una punta de electrodo más pequeña requiere un caudal de gas mayor que los electrodos más grandes.
Una vez que todo esté configurado correctamente, ¡puede comenzar la soldadura! Primero, use breves ráfagas de electricidad para encender un arco en un extremo de la conexión. Una vez que se crea un arco, muévase lentamente a lo largo de la junta mientras continúa introduciendo metal de aportación y ajustando la corriente según sea necesario. Es importante mantener una velocidad y dirección constante al soldar para lograr una buena penetración y evitar defectos innecesarios en el área de soldadura.
Identificación de aleaciones.
Antes de soldar, conviene prestar atención a las aleaciones de cobre y acero inoxidable. Las aleaciones de acero inoxidable comunes utilizadas en aplicaciones donde se une al cobre incluyen 304, 304L y 316L. Las aleaciones de cobre preferidas incluyen cobre libre de oxígeno (OFC) y aleaciones de alta conductividad térmica libres de oxígeno (OFHC). Estas aleaciones suelen tener una pureza de cobre del 99,95% o más con niveles muy bajos de oxígeno y otro elemento químico.
Estas son las aleaciones ideales al considerar este tipo de soldadura de metales diferentes, pero no se limita solo a estas dos. También se puede soldar cobre con contenido de zinc, llamado latón. Dedicamos un breve apartado a este tipo de material básico.
Elegir el soldador TIG
Para soldar correctamente TIG cobre a acero inoxidable, necesita una soldadora TIG con inversor CA/CC. Estas máquinas están diseñadas para brindar versatilidad y precisión al soldar varios tipos de metales, incluidos cobre y acero inoxidable. La potencia de la máquina debe estar entre 10 y 250 amperios para trabajos pequeños y medianos, mientras que los trabajos más grandes pueden requerir una máquina con una potencia mayor.
El soldador también necesita un soplete TIG con el tamaño de electrodo de tungsteno correcto para el trabajo. Funciones como el control de amperaje remoto o por pulsos mediante un pedal o un botón del soplete pueden ayudar a controlar el calor durante el proceso de soldadura.
Material de aportación para soldadura TIG de cobre y acero inoxidable.
Al soldar aleaciones de cobre sobre acero inoxidable, la elección del alambre de soldadura es uno de los aspectos más importantes. Las varillas de soldadura de bronce al silicio son la opción ideal para la soldadura TIG de cobre a acero inoxidable, ya que tienen una excelente conductividad eléctrica y resistencia a la corrosión.
Además, el contenido de silicio en la varilla ayuda a crear una unión fuerte entre los dos metales a lo largo de los bordes de la soldadura que es resistente a la corrosión y las picaduras.
La mayor temperatura de fusión del bronce al silicio también ayuda a garantizar una soldadura fuerte sin debilitar la unión con el tiempo. Esto lo convierte en la opción ideal para unir metales diferentes como cobre y acero inoxidable.
Una alternativa cuando se suelda TIG de cobre a acero inoxidable es un alambre de relleno de cobre y níquel. Este relleno tiene un punto de fusión más alto que el cobre puro y puede soportar las altas temperaturas de la soldadura TIG sin perder su resistencia o integridad.
Selección de tungsteno para cobre y acero inoxidable.
Una buena opción para soldar cobre a acero inoxidable es el tungsteno puro o toriado al 2% por varias razones. Primero, este tipo de electrodos causan muy poca contaminación de la soldadura debido a su baja velocidad de combustión. En segundo lugar, debido a su punto de fusión más alto, es menos probable que se produzca migración del arco (es decir, inestabilidad del arco), lo que permite un mejor control del charco de soldadura. En tercer lugar, su larga vida útil los hace rentables a largo plazo, ya que requieren reemplazo con menos frecuencia que otros tipos de electrodos.
Sin embargo, los electrodos de tungsteno toriado son el tipo de electrodo más popular en la soldadura TIG debido a su buen rendimiento del arco bajo corriente continua. Por lo tanto, muchos lo recomiendan como una opción adecuada para cobre y acero inoxidable. Para un control óptimo del arco, se debe preparar o afilar tungsteno con torio.
Gas protector para soldar cobre sobre acero inoxidable.
Pure Argon (Ar) proporciona la mejor protección contra charcos de soldadura al soldar cobre con acero inoxidable. El argón es extremadamente inerte y proporciona una excelente protección contra la oxidación y la contaminación durante la soldadura. Además, el argón proporciona una excelente estabilidad del arco, lo que ayuda a garantizar una soldadura uniforme y consistente. El argón también tiene una baja conductividad térmica, lo que significa que puede ayudar a minimizar la transferencia de calor fuera del área de soldadura, lo que resulta en tiempos de soldadura más rápidos y una mejor resistencia general de la soldadura.
El uso de argón en esta aplicación también ayuda a reducir las salpicaduras y salpicaduras que se adhieren a la superficie del metal que se está mecanizando, lo que da como resultado una superficie más suave y con menos imperfecciones.
Preparación para soldar
La preparación para la soldadura TIG de cobre a acero inoxidable es esencial, ya que garantiza que la soldadura sea fuerte, duradera y libre de defectos. Antes de soldar, es importante limpiar las superficies de las piezas tanto de cobre como de acero inoxidable. Esto debe incluir la eliminación de suciedad, óxido u otros contaminantes atmosféricos de la superficie que puedan afectar la calidad de la soldadura. También es importante asegurarse de que ambas piezas estén correctamente alineadas y sujetas entre sí para que la soldadura sea uniforme y consistente en todas partes.
Al diseñar la unión, la energía de soldadura debe pasar primero a través del acero inoxidable y luego al cobre. Esto permite aplicar la cantidad adecuada de calor para fusionar el acero inoxidable con el cobre. Cualquier energía adicional se transfiere rápidamente al cobre, de forma similar a un disipador de calor.
Tecnología de soldadura
Una vez preparados los metales, podrás configurar tu equipo para soldadura TIG. Esto incluye el uso de argón como gas protector y el ajuste de la polaridad y la corriente CC según el espesor del material.
El siguiente paso es empezar a soldar. Comience encendiendo un arco usando el electrodo de tungsteno de su antorcha y moviéndolo lentamente a través del metal, manteniendo una velocidad de desplazamiento constante y un ángulo de aproximadamente 15 a 20 grados. Es importante mantener esta velocidad constante para lograr una soldadura consistente. Al realizar el proceso de soldadura, también es importante manipular ligeramente el soplete para asegurar una correcta distribución del metal de aportación y su penetración en el metal.
Finalmente, cuando esté cerca de completar la soldadura, es importante reducir la velocidad de desplazamiento para garantizar que la soldadura tenga un acabado agradable y limpio. Una vez que haya completado la soldadura, asegúrese de dejar que se enfríe antes de inspeccionarla en busca de imperfecciones o defectos.
Consejos para una soldadura TIG exitosa de cobre con acero inoxidable
- Antes de soldar, limpie a fondo ambas superficies utilizando los principios de la ciencia de los materiales para garantizar que no haya suciedad, grasa u otros residuos.
- Asegúrese de que el acero inoxidable esté bien soportado y sujeto para evitar deformaciones durante el proceso de soldadura.
- Utilice argón como gas protector para mejorar la calidad de la soldadura y reducir el riesgo de oxidación.
- Comience con una corriente baja (25-60 amperios) y aumente gradualmente según sea necesario para lograr la profundidad de penetración deseada.
- Utilice un electrodo de tungsteno torio al 2% para obtener máxima transferencia de corriente y estabilidad al soldar a corrientes más altas.
- Utilice una técnica de unión posterior para eliminar el exceso de material de soldadura y asegurarse de que la unión esté completamente llena y no tenga huecos ni porosidades.
- Sea consistente al mover el soplete y aplicar metal de aportación a lo largo de la soldadura.
- Después de soldar, realice una inspección para comprobar si se han producido grietas en caliente, porosidad u otros defectos durante la soldadura.
Alternativas a la soldadura TIG de cobre sobre acero inoxidable
La soldadura fuerte y la soldadura fuerte son dos métodos alternativos para la soldadura TIG de cobre a acero inoxidable. Tanto la soldadura fuerte como la soldadura fuerte se utilizan ampliamente en la industria, pero no deben usarse cuando se requieren uniones de alta resistencia.
- Soldadura Es un proceso de unión de metales que utiliza un metal de aportación para unir dos superficies. Es similar a soldar, pero la temperatura requerida para soldar es mucho más baja (alrededor de 800°C-900°C o 1472°F-1652°F). La adición de fundente durante la soldadura aumenta la humectación de la unión y reduce la oxidación. La soldadura fuerte se utiliza a menudo para unir cobre y acero inoxidable porque puede crear uniones fuertes con ambos materiales.
- soldadura Es un método similar a la soldadura fuerte, pero las varillas de soldar se funden a temperaturas significativamente más bajas que en la soldadura fuerte y la soldadura fuerte. La temperatura requerida para soldar es de aproximadamente 450°C-480°C o 842°F-896°F. La soldadura se ha utilizado durante siglos y se utiliza a menudo para unir cobre y acero inoxidable porque puede crear fuertes conexiones eléctricas entre ellos. La soldadura también ofrece resistencia a la corrosión y es relativamente fácil de usar, pero no puede alcanzar la misma resistencia que la soldadura.

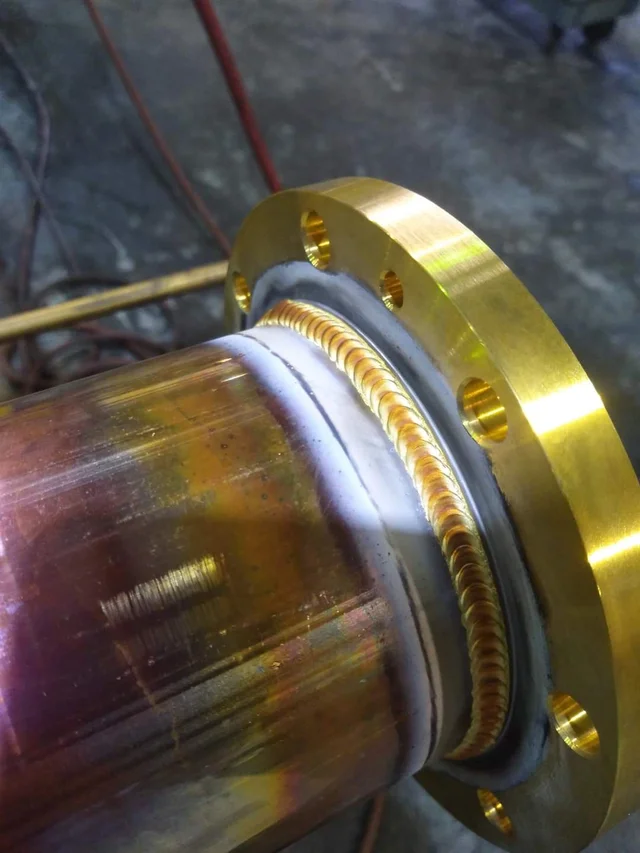

Cómo soldar TIG latón con acero inoxidable
El latón es uno de los materiales más maleables que se pueden utilizar en un proceso de soldadura. Es esencialmente una aleación de zinc y cobre y a menudo se utiliza como metal base y material de relleno. Los problemas potenciales radican en el punto de fusión de ambos materiales, razón por la cual la mayoría de los soldadores optan por soldar con cobre fuerte o soldar.
Sin embargo, también puedes soldar latón con acero inoxidable con TIG, solo ten cuidado con los vapores de zinc. Estos vapores tóxicos se crean cuando el zinc comienza a hervir debido al calor de un arco eléctrico. Por lo tanto, asegúrese de usar un respirador adecuado, utilizar un sistema de escape local o soldar en un área bien ventilada.
Si elige soldar TIG latón con acero inoxidable, asegúrese de que ambas piezas metálicas que se van a unir estén completamente limpias y libres de suciedad u otros contaminantes. Esto asegura que la unión soldada tenga buena resistencia e integridad.
La corriente utilizada para soldar TIG latón con acero inoxidable normalmente debe estar entre 80 y 150 amperios, dependiendo del espesor de los materiales que se unen. Los soldadores prefieren un 2% de tungsteno toriado en un tamaño de 3/32″ o 1/8″, como ocurre con la mayoría de los demás metales. Un escudo de argón puro proporciona la máxima protección para el charco de soldadura.
En general, el material de aportación de latón es una buena opción para esta tarea, ya que permite un buen flujo y humectación al unir ambos metales. El material adicional también debería tener propiedades similares al latón y al acero inoxidable; Esto asegura una buena penetración y resistencia de la unión soldada terminada. Debido a la composición similar de los metales, la técnica de soldadura es similar a la soldadura de cobre y acero inoxidable.
Diploma
La soldadura TIG de placas o tuberías de cobre sobre acero inoxidable es un proceso exigente pero gratificante que requiere gran habilidad y conocimiento. Dependiendo de la aplicación, puede ser necesario utilizar un metal de aportación como níquel o una aleación especial para crear soldaduras TIG fuertes entre los dos materiales.
Afortunadamente, nuestro artículo brinda consejos y orientación útiles sobre cómo completar esta tarea con éxito. Con la preparación y la práctica adecuadas, es posible lograr hermosos resultados con el proceso de soldadura GTAW y garantizar que la unión soldada esté apretada y libre de defectos.
recursos
Preguntas frecuentes sobre cómo soldar TIG cobre con acero inoxidable
1. ¿Qué es la soldadura TIG?
La soldadura TIG (Tungsten Inert Gas) es un proceso de soldadura que utiliza un electrodo de tungsteno y un gas inerte para crear un arco eléctrico y fundir los metales a unir.
2. ¿Por qué es importante soldar TIG cobre con acero inoxidable?
La soldadura TIG cobre con acero inoxidable es necesaria en numerosas aplicaciones, como la industria alimentaria y química. Esta soldadura permite unir estos dos metales de manera segura y confiable, manteniendo las propiedades de cada uno.
3. ¿Cuáles son los beneficios de la soldadura TIG en la unión de cobre con acero inoxidable?
Algunos de los beneficios de utilizar la soldadura TIG para unir cobre y acero inoxidable incluyen:
- Alta calidad de la soldadura, sin inclusiones ni defectos visibles.
- Posibilidad de utilizar espesores delgados de cobre sin comprometer la resistencia de la unión.
- Excelente resistencia a la corrosión y al desgaste en la unión.
- Buena conductividad térmica y eléctrica.
4. ¿Cuáles son los problemas comunes al soldar TIG cobre con acero inoxidable?
Algunos problemas comunes que pueden surgir al soldar TIG cobre con acero inoxidable incluyen:
- Formación de grietas en la zona de soldadura debido a la diferencia en las propiedades de los metales.
- Oxidación del cobre durante el proceso de soldadura.
- Dificultad para establecer una buena fusión debido a las diferencias en las temperaturas de fusión de los metales.
5. ¿Cuál es el proceso para soldar TIG cobre con acero inoxidable?
El proceso para soldar TIG cobre con acero inoxidable implica los siguientes pasos:
- Preparación adecuada de los metales a unir, incluyendo la limpieza de la superficie y eliminación de cualquier óxido o contaminante.
- Elección del electrodo de tungsteno de la aleación adecuada.
- Selección del gas inerte apropiado, como argón o helio.
- Selección de los parámetros de soldadura adecuados, como la corriente, velocidad de avance y la protección del arco.
- Realización de la soldadura, asegurando una buena fusión y calidad de la unión.
