Para aquellos de ustedes que les gusta el bricolaje, tenemos los pasos para ayudarlos a hacer su enfriador de agua para una soldadora TIG. Al hacer su enfriador de agua, podrá ahorrar algo de dinero y hacer ajustes a su enfriador de agua más fácilmente. Podrá ahorrar una buena cantidad de dinero, lo que hará que sus proyectos de soldadura sean mucho más asequibles.
Entonces, ¿cómo se hace un enfriador de agua para una soldadora TIG? Tendrá que comprar una bomba adecuada, un pequeño radiador enfriador de líquido para computadora de juegos, el ventilador alimentado por computadora correspondiente, una placa de aluminio y las tuberías para la máquina. Después de eso, es una simple cuestión de seguir nuestros pasos para construir su dispositivo.
Dado que no hay mucha información disponible en Internet hoy en día sobre cómo hacer que su enfriador de agua para una soldadora TIG, elaboramos este artículo para ayudarlo. A continuación, cubriremos cómo puede hacer su enfriador de agua para una soldadora TIG y por qué necesitará usar su enfriador de agua con su soldadora.
Hacer su enfriador de agua
Si está considerando hacer su enfriador de agua para un soldador tig, tenemos los pasos para usted a continuación. Lo guiaré a través del proceso de cómo hice mi enfriador de agua para una soldadora TIG en la siguiente lista.
Paso 1: Obtenga su bomba
Primero, deberá comprar una bomba que valga la pena. Necesitaba una bomba que funcionara con 110 VCA, que pudiera bombear una pequeña cantidad de líquido a una altura decente, que no fuera costosa y que tuviera un lugar convenientemente ubicado para almacenar el volumen. Pude identificar lo que necesitaba en una bomba de condensado de aire acondicionado, que ofrecía todas estas cosas. Gasté alrededor de $ 40 más o menos en uno nuevo.
Así que conoces las especificaciones de la bomba de condensado de aire acondicionado compré, era un Pequeño gigante VCMA-15ULS. Tiene una clasificación de 65 gph sin cabeza, o tiene 25 GPH a 10 de la cabeza. La presión máxima de mi bomba es de 6,5 psi. Desea una presión máxima en su bomba alrededor de este nivel porque las antorchas TIG no ofrecen muchas restricciones y no funcionan bien con mucha presión.
Paso 2: obtenga un radiador de enfriamiento y un ventilador a juego

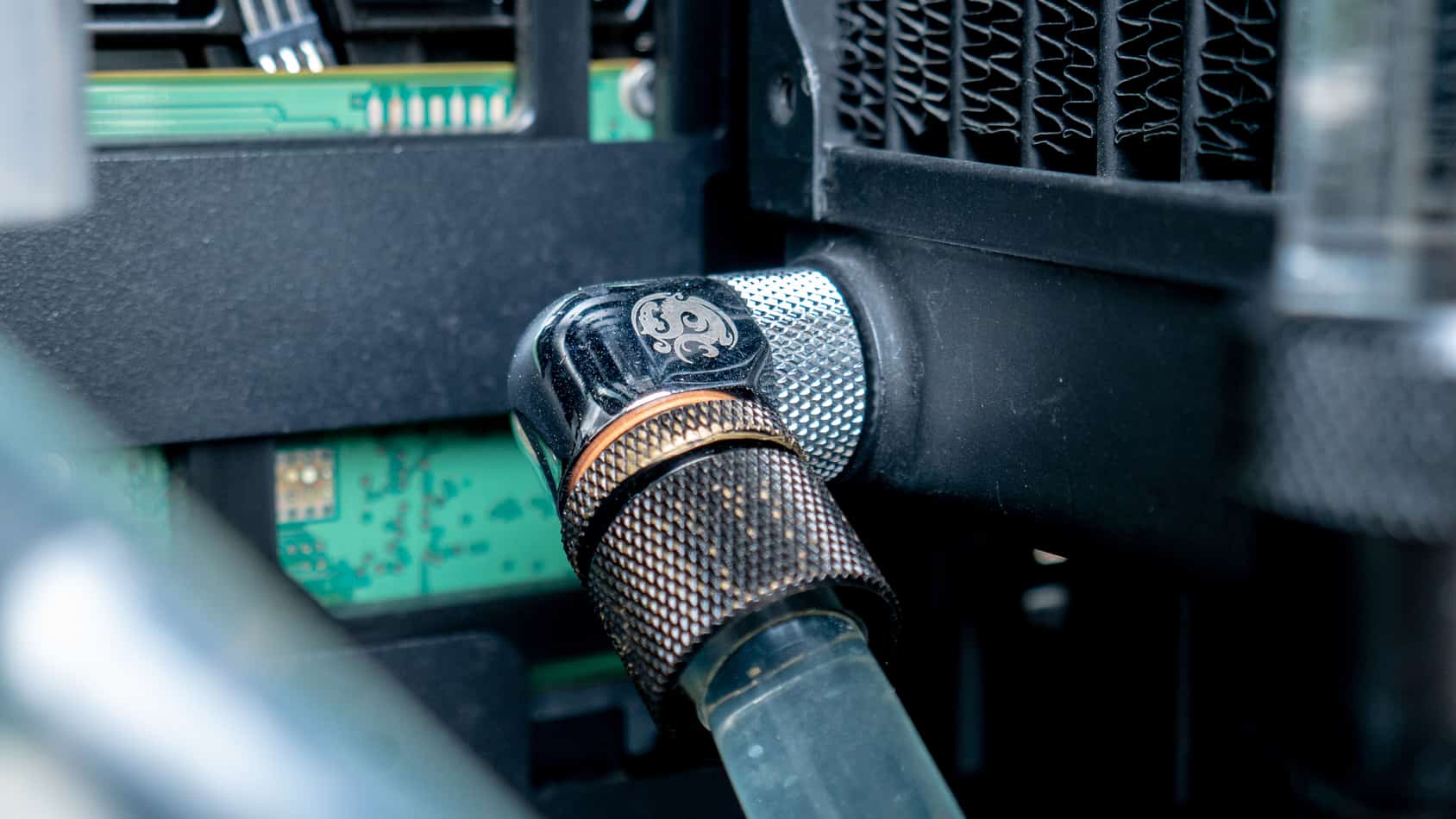

A continuación, deberá asegurarse de obtener un ventilador a juego. Tener un tanque de ½ a 1 galón en el tipo de bomba que compró no será suficiente para enfriar la antorcha por sí sola. Por eso, terminé comprando un radiador de refrigeración líquida de la computadora de juego pequeñay lo comparé con un ventilador de computadora 115V.
Una vez que tenga esas partes, deberá cortar la basura que está en la parte superior de la tapa del tanque de la bomba de condensado. A continuación, mueva el interruptor de flotador hacia afuera. Necesitará obtener una placa de aluminio para cortar la parte de la bomba que contiene los elementos innecesarios que no necesitará. necesitará usar.
Paso 3: Configure su plomería
Lo siguiente que necesitará configurar es su plomería. El suministro de su antorcha TIG provendrá de la bomba directamente del tanque de la bomba. Luego, regrese a la antorcha TIG y colóquela en el costado del enfriador, pasando por el área del radiador. Una vez que esté junto al radiador, volverá a colocar la antorcha TIG en el tanque y esperará a que el tanque recircule.
Terminé sacando el ventilador de enfriamiento de la bomba y reemplazándolo con el ventilador de la computadora de 115 V, ya que podía enfriar todo. Sin embargo, para mantener el sistema de enfriamiento más eficiente, necesitaba colocar una cubierta en el enfriador. Además, puse una computadora filtro de aire del ventilador en el radiador, también, para estar seguro. Si bien ese paso no es esencial, aún recomiendo hacerlo porque mantendrá el proceso de circulación de aire más saludable en general.
Paso 4: Obtenga la antorcha TIG
Ahora deberá comenzar a concentrarse en la antorcha TIG para finalizar su proyecto. Cuando intenté hacer mi enfriador de agua por primera vez, tenía un WP18 y sabía que era demasiado grande. No tenía el conector del tamaño correcto para mi máquina. Entonces, terminé buscando una antorcha TIG WP20 que también me diera el conector del tamaño correcto. Terminé buscando esto por un tiempo y no pude encontrarlo, así que finalmente llamé a un proveedor.
Terminé comprando una antorcha TIG HTP con el conector correcto, que se supone que tiene una mayor flexibilidad y ofrece una mejor configuración de enfriamiento en comparación con una configuración artesanal de soldadura. Me complace informar que la manguera HTP es mucho más flexible que los otros tipos de tubos que he usado.
Ahora debe tener el enfriador de agua para su soldadora TIG planificado, configurado y listo para funcionar. Ahora cubriremos cómo debe conectar la antorcha TIG al enfriador.
Paso 5: Configure la bomba y la antorcha
Ahora deberá ir al área del recipiente más frío y asegurarse de tener su bomba sumergible adentro. Cuanto más cerca esté el enfriador del mango del soplete y del cable del soplete, más fácil será unir todo.
Si hay una funda exterior en el cable de la antorcha, asegúrese de quitarla y abrirla. Desea asegurarse de que puede usar todo con la tubería de gas y el conductor de alimentación. Busque las dos herramientas de cobre ubicadas en el área inferior del mango de la antorcha. Necesitará esos artículos para conducir el agua tanto hacia adentro como hacia afuera de su antorcha.
Paso 6: Prepare la tubería
Ahora, debe desenrollar el tubo y conectar un lado del mismo al mango de la antorcha. A una manguera de ¼ de pulgada, sujete con abrazadera la tubería para mantenerla segura y apriétela con un destornillador. No importa a qué accesorio de cobre se una la tubería.
Luego, deberá pasar el tubo de plástico hasta el final del cable de la antorcha hasta llegar a la bomba sumergible que colocó dentro de su contenedor. Luego deberá cortar el tubo para que pase sin problemas de un extremo a otro. La abrazadera de la manguera debe proteger el accesorio de salida en este punto. Si todo eso está hecho, tiene la tubería de alimentación para su agua lista.
Paso 7: conecte el tubo izquierdo
Ahora necesita agarrar el tubo izquierdo y conectarlo al otro accesorio de cobre que encontrará en el mango de su antorcha de soldadura. Lo usará para drenar el agua y se invertirá en el fregadero de su enfriador de agua. Necesitará otra abrazadera de manguera aquí para que pueda mantener la tubería de drenaje conectada de manera segura al accesorio del soplete.
Después de eso, tendrás que cortar el tubo de extremo a extremo para que puedas colocar parte de él en el fondo del fregadero enfriador. Debería poder enrollar el extremo en el fregadero del enfriador para terminarlo. Una vez que haya terminado, deberá volver a colocar la envoltura del cable de la antorcha y colocar todo en la cubierta. Para que su enfriador funcione, deberá llenarlo con agua nueva y cerrar la parte superior. Desea una tapa para que no entren desechos, y algo tan simple como madera contrachapada para una cubierta funcionará bien.
Ahora está listo para conectar la bomba a la pared. y ponte en marcha si ya sabe un par de cosas sobre el refrigerante. Sin embargo, si tiene curiosidad por saber un poco más sobre qué refrigerante necesita una antorcha de soldadura TIG, a continuación explicaremos por qué necesita refrigerante.
¿Por qué necesita refrigerante?
Ya sea que fabrique su enfriador y siga los pasos que proporcionamos anteriormente, o si decide comprar uno, debe saber que cada sistema de corte por plasma debe tener algún sistema de fluido y enfriamiento para enfriar la antorcha. Tener un sistema de refrigeración desarrollado para su soplete de soldadura TIG significa que el electrodo y la boquilla estarán protegidos contra la fusión, independientemente de qué tan alta sea la temperatura en el soplete.
Si está utilizando un antorcha más pequeña, digamos uno que sea de hasta 100 amperios, puede usar aire como un “líquido” para enfriar su antorcha. Con una antorcha tan pequeña, puede usar el mismo aire que se usa en el gas de plasma para enfriar la antorcha. Sin embargo, esta capacidad no existe ya que la corriente aumenta en una antorcha de soldadura. Una vez que alcance más de 100 amperios, debe obtener un líquido refrigerante por separado, que podría incluir agua, para eliminar el calor.
Fuentes de calor del soplete de soldadura por plasma
La mayoría de nosotros asumimos que la mayor fuente de calor dentro del sistema de nuestro soplete de soldadura TIG debe ser el propio soplete de corte por plasma. Sin embargo, esa suposición es incorrecta. Son los cables de alimentación los que más se calientan, que están hechos de un cable de metal trenzado flexible y se encuentran debajo de una manguera de enfriamiento conectada al cuerpo de la antorcha. El poder lleva a crear tanto calor ya que están diseñados para crear una gran cantidad de corriente eléctrica en una pequeña sección transversal del espacio.
Dado que los cables de alimentación tienen que mover tanto calor en un área tan pequeña y están hechos para generar calor continuamente, es necesario que haya algo dentro de la antorcha para eliminar el calor y evitar que las mangueras se derritan. Ahí es donde entra el refrigerante cuando se trata de una antorcha de soldadura por plasma.
Otra parte de la antorcha que también genera una gran cantidad de calor dentro del cuerpo de la antorcha es el electrodo. La cara del electrodo se conecta al arco de plasma, lo que significa que grandes cantidades de energía normalmente pasan a través de esa pequeña área de metal. Por lo tanto, el electrodo y el arco de plasma también deben evitar que se derritan, y esa es otra razón por la que también debe circular un refrigerante a través del electrodo en su antorcha de soldadura TIG.
Cómo ayuda un enfriador
Dado que la mayoría de las personas tienden a soldar durante un período prolongado, deberán tener en cuenta cómo un enfriador ayudará a trabajar con su refrigerante y su antorcha de soldadura TIG. Una vez que el refrigerante enfría la llama, su temperatura ha aumentado desde antes de que entrara en la antorcha. Si está moviendo refrigerante una y otra vez a través de un área de circuito cerrado, el refrigerante mismo seguirá calentándose. Eventualmente, el refrigerante se calentará demasiado para enfriar la antorcha de soldadura TIG por sí mismo. Eso significa que necesita algo que mantenga baja la temperatura del refrigerante, que es donde entra en juego un enfriador.
Se necesitan enfriadores para las antorchas de soldadura TIG porque ayudan a mantener baja la temperatura del refrigerante. La mayoría de los enfriadores para soldadores TIG se componen de un radiador simple y un ventilador que puede soplar aire a través del área del radiador. El agua es el refrigerante habitual en la mayoría de los enfriadores de soldadoras TIG. Ese refrigerante se mueve a través del radiador, sacando el calor del líquido y poniendo ese calor en el radiador de metal. Después de eso, la temperatura se lleva al aire en movimiento y el ventilador la expulsa.
Algunos enfriadores para soldadores TIG incluyen lo que se conoce como “enfriador”. Un enfriador es un sistema que utiliza un intercambiador de calor, un refrigerante y un compresor para reducir enormemente la temperatura del refrigerante. Ya sea que decida usar un enfriador o un enfriador, ambos tipos de productos están hechos para reducir el calor de su antorcha de soldadura TIG.
Ambos Enfriadores de agua TIG y los enfriadores TIG bombean el refrigerante desde un depósito que empuja a alta presión. Debido a que la presión es alta, hay suficiente caudal y ese caudal se puede mantener a través de las pequeñas áreas que se encuentran en el interior del soplete, incluidas las mangueras largas. Si no obtiene suficiente flujo de refrigerante dentro de su soplete de soldadura TIG, su llama se sobrecalentará y eso puede hacer que los componentes se deterioren. fundir.
Cómo se enfría una antorcha de plasma
Ahora que comprende cómo hacer un enfriador de agua para una soldadora TIG y cómo el refrigerante y el enfriador trabajan juntos para enfriar la antorcha de soldadura TIG, cubriremos cómo se enfría una antorcha de plasma. Cuando el refrigerante ingresa por primera vez al interior de la antorcha de soldadura TIG, lo primero que encontrará el refrigerante es la parte posterior del electrodo. En el electrodo, hay una pequeña abertura para que fluya el refrigerante, por lo que debe moverse a través de esta área de la antorcha a mayor velocidad.
Al moverse a través de la pequeña área caliente a alta velocidad, el refrigerante transportará el calor de manera más efectiva. Esa pequeña abertura en el electrodo es el punto más pequeño dentro de la antorcha, por lo que hay una caída de presión considerable en esta área del sistema de enfriamiento.
Después de que el refrigerante enfría el electrodo, el líquido regresa al área del cuerpo de la antorcha y sale por un pasaje diferente para enfriar la boquilla. Es una buena idea hacer girar el refrigerante alrededor de la parte exterior de la nariz cuando pueda, porque al hacerlo prolongará la vida útil de la boquilla. Después de que el refrigerante sale de la antorcha, regresa en el enfriador.
¿Qué tipos de refrigerante puede usar?
Hay un montón de opciones para elegir cuando se trata de seleccionar un Refrigerante para antorcha de soldadura TIG. Casi todos los fabricantes de antorchas de soldadura por plasma ofrecen su marca de refrigerante, y también encontrará varias marcas disponibles en el mercado secundario. Con tantas opciones disponibles para usted, puede resultar abrumador descubrir el mejor tipo de refrigerante para sus necesidades. Sin embargo, la mayoría de las opciones usan etilenglicol o propilenglicol mezclado con agua destilada como ingredientes principales.
Por lo general, encontrará una mezcla que incluye entre un 25 y un 50 % de glicol y entre un 75 y un 50 % de agua. Si compra un refrigerante en una tienda, algunos no tienen glicol en absoluto. Además, si compra refrigerante en una tienda, encontrará que la mayoría de ellos ofrecen protección contra congelamiento desde +12 º F hasta un mínimo de -35 F.
Muchos de estos refrigerantes que puede comprar usan aditivos de glicol porque el glicol reduce la temperatura de congelación. Por lo tanto, puede suponer que cuanto mayor sea el contenido de glicol en una mezcla particular, menor será la temperatura de congelación del refrigerante. Sin embargo, a veces, un aditivo de glicol tiene una desventaja. Los aditivos de glicol también pueden reducir la eficiencia de enfriamiento y eso puede reducir la vida útil de los consumibles de la antorcha de soldadura.
Sin embargo, probablemente el mejor refrigerante para usar es agua pura. El agua destilada funciona bien cuando se trata de alejar el calor del electrodo de la antorcha de soldadura TIG. El agua pura también hace un gran trabajo al descargar ese calor a través de un radiador. Tenga en cuenta que cuanto mejor enfríe su electrodo, más durará su electrodo. Por lo tanto, el tipo de mezcla de refrigerante que usa con su antorcha de soldadura TIG puede afectar la vida útil de los consumibles.
Es útil agregar un poco de glicol regular a su agua destilada si desea hacer su refrigerante. Si cambia de un porcentaje alto a una tasa baja de glicol en su refrigerante, puede aumentar la vida útil de los consumibles en al menos un 30 %. Es por eso que decimos que no agregue más del 25 % de glicol a su agua destilada si decide mezclar su refrigerante para su TIG enfriador de agua del soldador.
Pensamientos finales
Ahora que lo hemos guiado a través de la fabricación de un enfriador de agua para su soldadora TIG y comprende cómo funcionan su enfriador y refrigerante con su soldadora TIG, debe estar listo para comenzar. ¡Ahora es el momento de volver a la diversión de soldar a la antigua!
